Hekhoogte 1530 mm Maaswijdte 50x200 mm Hekwerk Gaas Lasproductielijn
Productdetails
| Productnaam | Productielijn voor het lassen van heknetten | grondstof | gegalvaniseerde draad of koolstofarme draad |
|---|---|---|---|
| Hekbreedte | Max.2500mm | Hek Hoogte | van 1530 mm tot 2500 mm |
| Lassnelheid | 50-75 keer/min | Transformatorcapaciteit | 160 kva x 8 stuks |
| Mesh -motor trekken | Servomotor 1.5KW | Longitudinale draadruimte | 50-200 mm |
| Dwarsdraadruimte | 50-200 mm | Buiging | Automatisch buigen |
| Markeren | 1530 mm hoge hekwerk gaas machine,50x200 mm maaslasproductielijn,Hekwerk gaas lasmachine met garantie |
||
Productomschrijving
hekhoogte 1530 mm maasgrootte 50x200 mm hekmaas Lasproductielijn
Inleiding van de productielijn voor het lassen van heknetten
Deze productielijn voor het lassen van 3D-heiningen wordt ontwikkeld en geproduceerd door het Chinese technische team en Europese ingenieurs in combinatie met de gebruikservaring van klanten.De hele productielijn is zeer geavanceerd en elk systeem is sterk verbeterd.
Kenmerken van de productielijn voor het lassen van heknetten
Automatische longitudinale draadvoedingseenheid
1.Langetermijn draad opslag apparaat, 1T draad capaciteit.
2.Servo motor verbinding lijn draadvoerder door synchrone riem, garandeert de voeding nauwkeurig.
3.21 seconden kan 61 lijndraden voeden.
4De servomotor regelt het duwen van de draad.
Automatische voedingsinstallatie met kruisdraad
1.Cross draad opslagapparaat, 1T draad capaciteit.
2Stepmotor bedieningen kruisdraad vallen.
3. Speciaal ontworpen dwarsdraadvoeder, garandeert dwarsdraad recht wanneer dwarsdraad valt.

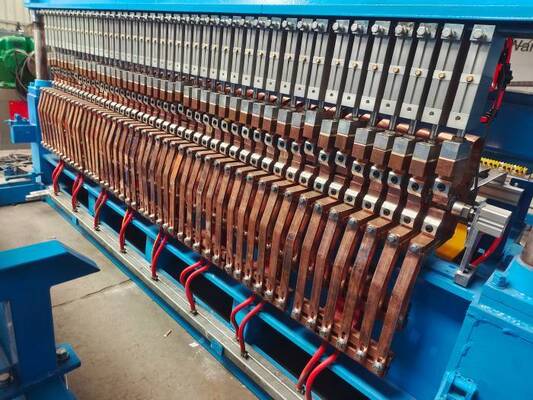

Hoofdmaas lassen
1.AirTAC (Taiwan China) brandmerk luchtcilinderbesturing lassen.
2De bovenste en de onderste elektrodebasis zijn geheel gegoten in koper, waterkoeling.
3- Laselektrode: 30*30*30 mm, gebruik van 6 zijden.
4.Gegote transformatoren met waterkoeling.
Maastrekwagen
1.Nr. 1 net trekken auto controle net trekken.
2. nr. 2 draagmachine voor het aansturen van het mes aan de automatische buigmachine.
3.Servo motor aansluiten mesh trekken auto door synchrone riem, garandeert nauwkeurig trekken.
Buigmachine
1.Servo motor besturing mesh buigen, de snelheid is veel sneller dan hydraulische buigen.
2- Inverter besturing.
3Buigsnelheid: 4 seconden per keer.
4.De buigvorm is W14Cr4VMnRE.
Eenheid voor het opstapelen van mazen
1.Na afloop van het lassen, zal de mesh stapelen eenheid vangen en tillen van de mesh en stapelen op de wagen automatisch.
2.Servo motor controle van het opheffen van het mesh.
3De servomotor regelt de weg.
Voordelen van de productielijn voor het lassen van heknetten
1De maaslengte (hekhoogte) kan willekeurig worden ingesteld op 75-2500 mm.
2Er wordt een trillingsinrichting aan het draadvoeringssysteem toegevoegd om het wikkelen van de draad te voorkomen.
3De lijndraad en de dwarsdraad zijn nauwkeurig gepositioneerd, het mesh paneel is plat, het mesh gat is standaard.
4. Kruisdraadverdeling aangepast via het touchscreen, verschillende maasgroottes kunnen in hetzelfde mesh worden ingesteld.
5De bovenste en onderste matrijzen van de buigmachine bewegen tegelijkertijd om tijd te besparen.
6We kunnen gemakkelijk de lasstroom aanpassen wanneer we verschillende draaddiameters moeten lassen.
7Het draadvoersysteem heeft een hopper toegevoegd, die 1 ton draad kan plaatsen.
8We kunnen de output instellen en de machine automatisch stoppen nadat de productie van het gaas is voltooid.
9Draadvoeding, mesh lassen, mesh buigen, mesh stapelen samen.Hoge productie efficiëntie.
10. Robot mesh stapel systeem kan nauwkeurig en snel plaatsen van het gaas, het besparen van arbeidskosten.
Technische parameters van de productielijn voor het lassen van heknetten
| Model | DX-2500FA | DX-3000FA |
| Lange draaddiameter | 3 tot 5 mm | 3 tot 5 mm |
| De diameter van de dwarsdraad | 3 tot 5 mm | 3 tot 5 mm |
| Lange draadruimte | 50,100,150,200mm | 50,100,150,200mm |
| Kruisdraadruimte | 50,100,150,200,250 mm | 50,100,150,200,250 mm |
| Breedte van het hek | Max. 2500 mm | Max. 3000 mm |
| Hoogte hek | 1000-3000 mm | 1000-3000 mm |
| Elektroden voor het lassen | 51 stuks | 61 stuks |
| Sluitingssnelheid | 0-65 rijen/min | 0-65 rijen/min |
| met een vermogen van niet meer dan 50 W | 160kva*9 stuks | 160kva*10 stuks |
| Productiecapaciteit | 110 stuks per uur | 110 stuks per uur |
| Servomotor voor treknetten | 1.5 kW | 1.5 kW |
| Gewicht van de machine | 12 ton | 12.9 ton |
| Afmetingen van de machine | 24*6,5*2,1 m | 24 x 7,2 x 2,1 m |
| Stroomvoorziening | 200 kVA | 200 kVA |
Toepassing van heknetten
hek gaas wordt voornamelijk gebruikt in het voeden van kippen, eenden, ganzen, konijnen, dierentuin hek, machines en apparatuur bescherming, snelweg rail, sport hek, de weg groene gordel bescherming, opslag,beveiligings- en versterkingsmaterialen, schermen van sportvelden, parken.

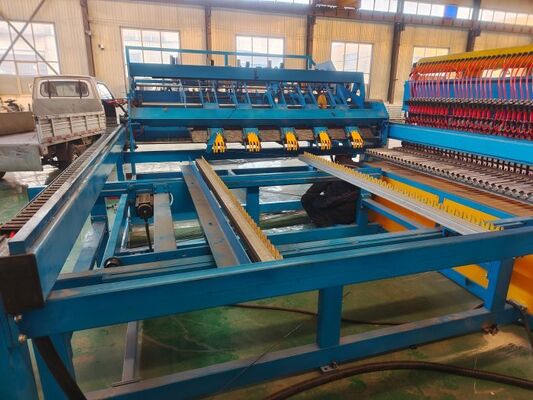

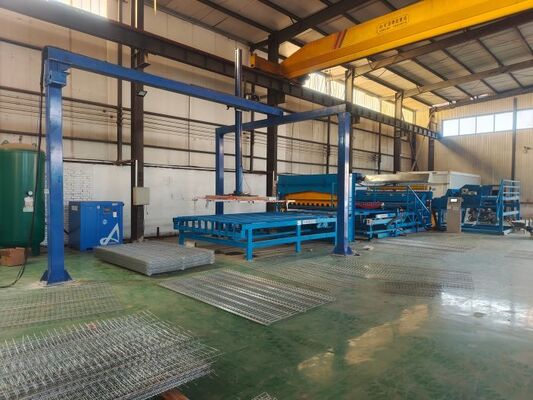

Foto's van de productielijn voor het lassen van heknetten
