Sluiting Grootte 1530*2500mm Automatische buiging Highway Guardrail 3d Sluitingsmachine

Hekgrootte 1530 * 2500 mm Automatische vangrail van de bochtweg 3D hek Mesh lasmachine

Introductie van 3D-hekgaaslasmachine

De Fence Mesh Welding Machine is een nieuwe, sterk geautomatiseerde lasapparatuur voor draadgaas, ontwikkeld door ons bedrijf. Het omvat geavanceerde elektromechanische besturings- en weerstandslastechnologie (inclusief fusie- en puntlassen) die de afgelopen jaren is verfijnd en is afgestemd op de behoeften van de binnenlandse markt. Deze machine heeft een modulair structureel ontwerp en vergemakkelijkt toekomstige upgrades en functionele aanpassingen, waardoor flexibiliteit wordt geboden om zich aan te passen aan de veranderende eisen van de klant.

De hekgaaslasmachine behoudt het originele hoofdgedeelte van de lasmachine. Aan de ene kant van het hoofdgedeelte van de lasmachine is een heen en weer gaande gaaslasmachine geïnstalleerd en aan de andere kant een automatische draadaanvoermachine. Een automatische materiaalrangschikkingsmachine is vast geïnstalleerd aan de zijkant van de automatische draadaanvoermachine, weg van het hoofdgedeelte van de lasmachine. Door een voerwagen, een trechter, een draadgrijpmechanisme en een draadopstellingsmechanisme te integreren, vervangt het de traditionele handmatige draadopstelling, waardoor de werkefficiëntie van de gelaste gaasmachine wordt verbeterd.

Volgens de structuur is het verdeeld in zeven hoofdsecties: automatische invoer van draadtrechters in de lengterichting, automatische materiaalrangschikking, lasmachine voor hoofdgaas, automatische val van dwarse draadtrechter, cyclisch gaastreksysteem, automatische buigmachine (online buigen), stapelsysteem voor hekwerk. Het beschikt over een nieuw ontwerp, een robuust machineframe en een gebruiksvriendelijke bediening, wat een hoge kosteneffectiviteit biedt.

Kenmerken van 3D-hekgaaslasmachine

1. Automatische onderdrukking van de horizontale draadtrechter vermindert de arbeidsintensiteit aanzienlijk.

2. De machine heeft een horizontale draaddetectiefunctie. Wanneer de horizontale draad niet in de laspositie valt, stopt de machine automatisch;

3. De motor zorgt voor een flexibele lasdruk voor de kruising van longitudinale en transversale draden. Vergeleken met een binnenlands merk van persluchtaangedreven lasapparatuur, heeft het stabiel lassen, minder spatten, een hoge lassnelheid, lage initiële investeringen, bedrijfs- en onderhoudskosten en een laag geluidsniveau in de fabriek.

4. De mechanische heen en weer gaande mesh-tekening bespaart de werkplaatsruimte voor mesh-productie en verbetert de maatnauwkeurigheid van mesh.

5. De horizontale blindhopper kan als geheel naar de gaasuitlaatrichting bewegen, wat bedieningsruimte biedt voor aanpassing van de apparatuur en de aanpassingsefficiëntie aanzienlijk verbetert bij het wijzigen van de maasspecificatie.

6. De elektrische verdeelkast maakt gebruik van PLC programmeerbaar besturingssysteem om het besturingsproces nauwkeuriger te maken.

7. Het automatische invoerapparaat is een mechanisme dat het handmatig plaatsen van draad tijdens de productie van gaaspanelen vervangt. Werknemers plaatsen vooraf rechtgetrokken en afgeknipte draden op het automatische invoerplatform. Het apparaat, aangedreven door motorvermogen, transporteert de draden vervolgens naar de opslagbak van de materiaalverzameltrechter.

8. Na het automatische invoerproces worden de voorgespannen en afgeknipte draden in de opslagbak van de materiaalvermeerderaar geplaatst. De rotatie van de draadgrijpschijf, aangedreven door motorvermogen, zorgt voor het laten vallen en ordenen van de draad. De gevallen draden vallen automatisch in de grensgroeven, waardoor arbeid wordt bespaard.

9. Als kerncomponent voor het vormen van gaaspanelen maakt de hoofdlasmachine gebruik van hooggeleidende chroom-zirkonium-koperblokken, die een superieure slijtvastheid bieden.

10. De dwarse draadtrechter wordt bestuurd door PLC en gebruikt een motor om de rotatie van de draadgrijpschijf aan te drijven, waardoor de draadvalactie wordt bereikt.

11. De gaastrekwagen beweegt binnen zijn bewegingsbereik heen en weer om de gaastrekactie uit te voeren. Dit vermindert de lasweerstand en bespaart ruimte.

12. Automatisch buigen maakt een zeer efficiënte en continue werking mogelijk. Het elimineert de noodzaak van offline overdracht en secundaire positionering en sluit naadloos aan op het voorgaande proces om een ​​geautomatiseerde stroom te bereiken. Dit verbetert de productie-efficiëntie aanzienlijk en vermijdt tegelijkertijd de veiligheidsrisico's die gepaard gaan met handmatige bediening.

13. De 3D-gaaslasmachine maakt gebruik van Mesh-stapelbehandeling, waardoor zowel het vereiste aantal werknemers als de arbeidsintensiteit aanzienlijk worden verminderd.

Technische parameters van 3D-hekgaaslasmachine

Toepassing van 3D-hekgaaslasmachine

De vangrailgaaslasmachine wordt voornamelijk gebruikt voor snelweghekken, hogesnelheidsspoorhekken, gemeentelijke technische hekken, luchthavenbouw, enz.

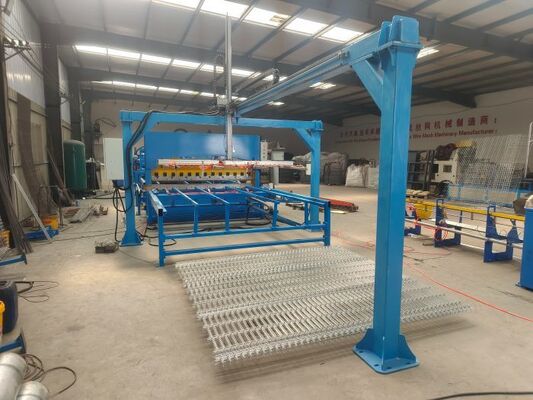

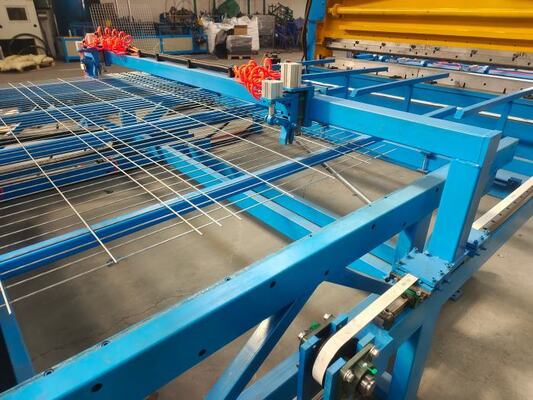

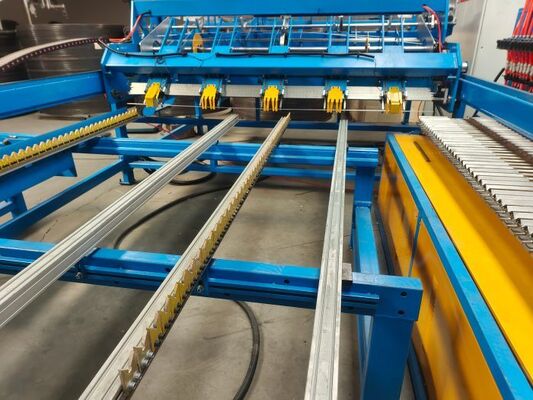

Foto's van 3D-hekgaaslasmachine
