Transformator 160kva Pneumatisch lasnetwerk 50 * 200 mm gaaslasmachine
Productdetails
| Draaddiameter | 3-6 mm | Certificering | CE,ISO9001 |
|---|---|---|---|
| Kleur | kan worden aangepast | Spanning | 220V/380V/415V/440V |
| Lassnelheid | 40-60 keer/minuut | Naam | Lasmachine met draadgaas |
| type | volledig automatisch | Voorwaarde | Nieuw |
| Gebruik | lasdraad hekwerk, Beveiliging versterkende beton gaas lasmachine gemaakt in China | Hoogte hekwerk | 1000-2500 mm |
| buigend hek | Automatisch buigen | Mesh -motor trekken | Servomotor |
| Markeren | 160kva pneumatische lassen mesh machine,50x200mm gaas lasmachine,transformator gaas lasser |
||
Productomschrijving
Transformator 160kva Pneumatisch lasnetwerk 50 * 200 mm gaaslasmachine
Introductie van een draadgaaslasmachine
1. Het besturingssysteem maakt gebruik van synchrone CNC-technologie, PLC-programma en HMI. De bediening is eenvoudig en handig via het aanraakscherm.
2. De dwarsdraden worden automatisch vanuit het trechterapparaat aangevoerd en worden bestuurd door een stappenmotor. De stappenmotor drijft het schijfvormige apparaat aan om de dwarsdraden automatisch te laten vallen. Het Store Cross-apparaat heeft een grotere capaciteit en kan maximaal 1 ton draden laden.
3. Instelbare afstand van verticale draad die verschillende gatgroottes tussen de verticale draad mogelijk maakt. Wanneer u de afstand van de dwarsdraad tot het aanraakscherm invoert, kan elke maaswijdte worden gemaakt. De maaswijdte van het lassen kan binnen bereik willekeurig worden aangepast.
4. Het trekkende gaassysteem wordt bestuurd door een servomotor. De servomotor neemt het merk Delta, hoge precisie en groot vermogen over.
5. Het op en neer gaan van de trekhaak wordt geregeld door een luchtcilinder. En de maastrekafstand (dwarsdraadruimte) wordt aangepast door PLC op het aanraakscherm.
6. Gegoten waterkoeling lastransformator: 160KVA * 9PCS (51 laselektroden) - elke 6 laselektroden hebben één lastransformator nodig. En de lastransformator is waterkoeling. Die een langere levensduur heeft.
7. Draadaanvoermanier: de verticale draden worden voorgesneden vooraf rechtgetrokken. De horizontale draden zijn vooraf rechtgetrokken en voorgesneden.
8. De buigmachine buigt het gaaspaneel automatisch nadat de trekkende gaaswagen het gaaspaneel onder de buigmachine heeft geduwd. De buigmachine kan het gaaspaneel in het begin, in het midden en aan het einde buigen. De buigmachine wordt bestuurd door de schakelkast. Eindelijk. Het robotgaasstapelapparaat maakt gebruik van een intelligente robotstapel. Die het 3D-hek op de verzamelgaaswagen grijpt. Het voordeel is dat het gaas nauwkeurig en snel op volgorde kan worden geplaatst, waardoor arbeid wordt verminderd en kosten worden bespaard.
9. De stroomtransformator moet minimaal 160 KVA zijn om de machine te laten draaien en de afstand tussen de stroomtransformator en de machine binnen 100 m te houden.
10. Materiaal: Geschikt voor koolstofarme draad, gegalvaniseerde draad.
Kenmerken van gaaslasmachine
1. De lengte van het hek kan willekeurig worden aangepast van 1000-3000 mm.
2. De longitudinale draad en de dwarsdraad zijn nauwkeurig gepositioneerd, het gaaspaneel is vlak, het gaasgat is standaard.
3. De dwarse draadafstand wordt aangepast via het aanraakscherm, verschillende maaswijdten kunnen in dezelfde maas worden geplaatst.
4. De bovenste en onderste matrijzen van de buigmachine bewegen tegelijkertijd om tijd te besparen.
5. We kunnen de lasstroom eenvoudig aanpassen als we verschillende draaddiameters moeten lassen.
6. We kunnen de uitvoer instellen en de machine automatisch stoppen nadat de gaasproductie is voltooid.
7. Draadaanvoer, gaaslassen, gaasbuigen, gaasstapelen loopt samen. Hoge productie-efficiëntie.
8. Het robotgaasstapelapparaat kan het 3D-hekgaas nauwkeurig en snel netjes stapelen, de verpakking vergemakkelijken en de arbeidskosten verlagen. Het kan op intelligente wijze de hoogte van de maasstapeling aanpassen.
Technische parameters van gaaslasmachine
| Model | DX-2500A | Draaddiameter | 3,0--6,0 mm |
| Longitudinale draadafstand |
50--250 mm (verstelbaar) |
Verticale draadvorm | Automatische verticale draadtoevoertrechter met voorgesneden draad |
| Dwarse draadafstand |
50-250 mm (verstelbaar) |
Kruisdraadvorm | Voorgesneden draadaanvoer door automatische stappenmotor |
| Breedte van gaaspaneel | Max. 2500 mm | Nominale spanning | (aangepast) |
| Lassnelheid | 55--65 keer/min | Lastransformator | 160KVAX9 ST |
| Laselektroden | 51 STUKS | Lengte van gaaspaneel | 1000--3000 mm |
| Machinegewicht | 14,8 T | Machineafmeting | 25 x 3,8 x 2,2 m (L*B*H) |
| Productiecapaciteit | 55-60 panelen per uur | Methode van trekgaas | Door servomotor |
| Arbeidskrachten | 1--2 personen | Vereiste vloeroppervlakte | 26 x 5 m x 7 m (L*B*H) |
| Transformator | 200KVA | Elektrische rem | 630A |
| Kabel |
240 mm2 * 3 stuks (Aluminium kabel) |
Afstand van stroomtransformator tot machine | 100m |

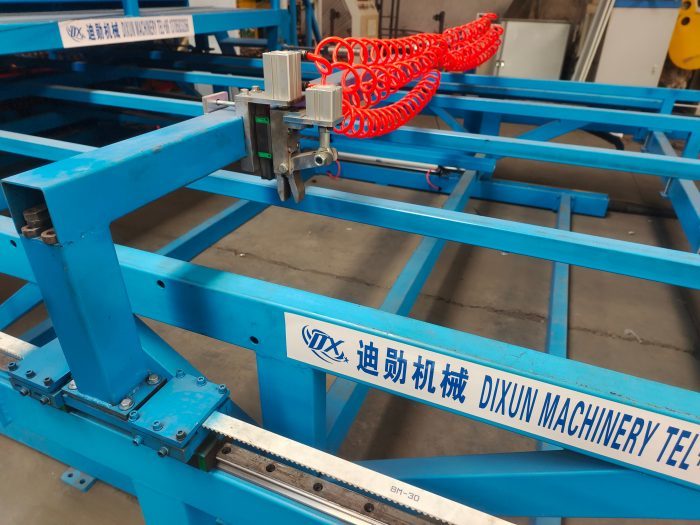

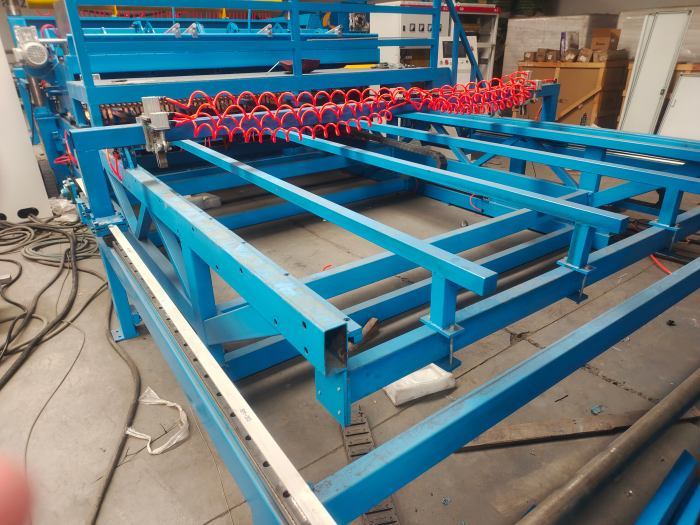

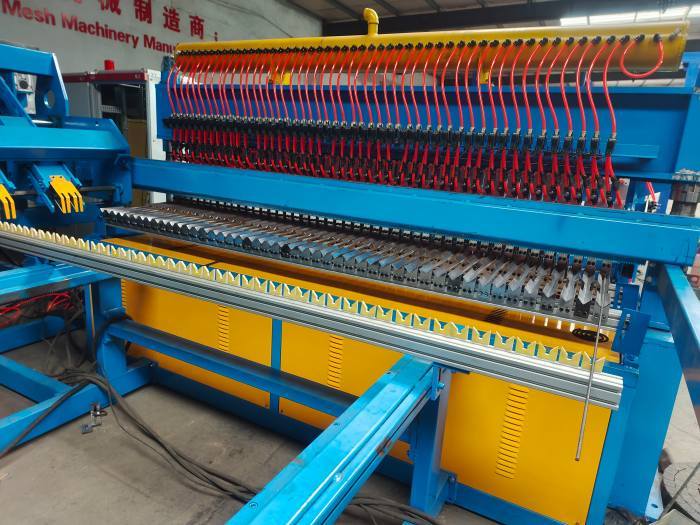

Foto's van gaaslasmachine
