Draadgaas lasmachine / gelaste hekwerk lasmachine
Productdetails
| Draaddiameter | 3-6 mm | Certificering | CE,ISO9001 |
|---|---|---|---|
| Kleur | kan worden aangepast | Spanning | 220V/380V/415V/440V |
| Lassnelheid | 40-60 keer/minuut | Naam | Lasmachine met draadgaas |
| type | volledig automatisch | Voorwaarde | Nieuw |
| Gebruik | lasdraad hekwerk, Beveiliging versterkende beton gaas lasmachine gemaakt in China | Hoogte hekwerk | 1000-2500 mm |
| buigend hek | Automatisch buigen | Mesh -motor trekken | Servomotor |
| Markeren | gelaste gaaslasmachine,gaaslasmachine met garantie,industriële gaaslasapparatuur |
||
Productomschrijving
Draadgaas lasmachine / gelaste hekwerk lasmachine
Introductie van een draadgaaslasmachine
1. Het besturingssysteem maakt gebruik van synchrone CNC-technologie, PLC-programma en HMI. De bediening is eenvoudig en handig via het aanraakscherm.
2. De dwarsdraden worden automatisch vanuit het trechterapparaat aangevoerd en worden bestuurd door een stappenmotor. De stappenmotor drijft het schijfvormige apparaat aan om de dwarsdraden automatisch te laten vallen. Het Store Cross-apparaat heeft een grotere capaciteit en kan maximaal 1 ton draden laden.
3. Instelbare afstand van verticale draad die verschillende gatgroottes tussen de verticale draad mogelijk maakt. Wanneer u de afstand van de dwarsdraad tot het aanraakscherm invoert, kan elke maaswijdte worden gemaakt. De maaswijdte van het lassen kan binnen bereik willekeurig worden aangepast.
4. Het trekkende gaassysteem wordt bestuurd door een servomotor. De servomotor neemt het merk Delta, hoge precisie en groot vermogen over.
5. Het op en neer gaan van de trekhaak wordt geregeld door een luchtcilinder. En de maastrekafstand (dwarsdraadruimte) wordt aangepast door PLC op het aanraakscherm.
6. Gegoten waterkoeling lastransformator: 160KVA * 9PCS (51 laselektroden) - elke 6 laselektroden hebben één lastransformator nodig. En de lastransformator is waterkoeling. Die een langere levensduur heeft.
7. Draadaanvoermanier: de verticale draden worden voorgesneden vooraf rechtgetrokken. De horizontale draden zijn vooraf rechtgetrokken en voorgesneden.
8. De buigmachine buigt het gaaspaneel automatisch nadat de trekkende gaaswagen het gaaspaneel onder de buigmachine heeft geduwd. De buigmachine kan het gaaspaneel in het begin, in het midden en aan het einde buigen. De buigmachine wordt bestuurd door de schakelkast. Eindelijk. Het robotgaasstapelapparaat maakt gebruik van een intelligente robotstapel. Die het 3D-hek op de verzamelgaaswagen grijpt. Het voordeel is dat het gaas nauwkeurig en snel op volgorde kan worden geplaatst, waardoor arbeid wordt verminderd en kosten worden bespaard.
9. De stroomtransformator moet minimaal 160 KVA zijn om de machine te laten draaien en de afstand tussen de stroomtransformator en de machine binnen 100 m te houden.
10. Materiaal: Geschikt voor koolstofarme draad, gegalvaniseerde draad.
Details van de lasmachine van het draadgaas

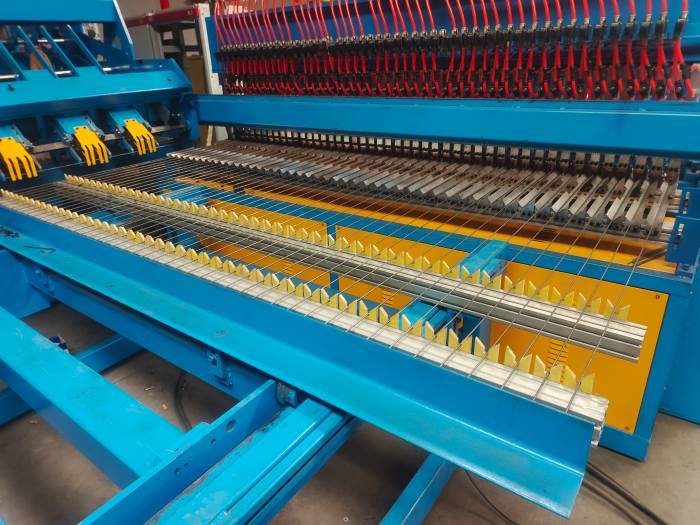

1. Draadaanvoerapparaat in de lengterichting
Het longitudinale draadaanvoersysteem is een nieuw ontwerp, waarmee longitudinale draden snel en nauwkeurig kunnen worden geplaatst en automatisch alarm wordt gegeven in geval van storing. De langsdraad met voorlaadtrechter. Die 1500 kg draden kan laden.

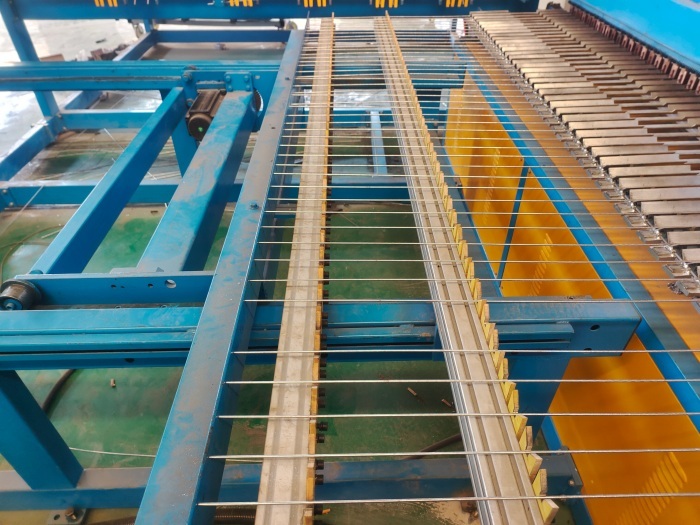

2. Draadduwapparaat in de lengterichting
Dit longitudinale draadduwapparaat is speciaal ontworpen om de longitudinale draad nauwkeurig de gespecificeerde positie te laten bereiken en ervoor te zorgen dat de rasterstandaard geen fouten vertoont.
3. De verbinding tussen de lastransformator en de elektroden maakt gebruik van koperen blokken in plaats van zacht koperen bladeren, wat een betere kwaliteit en geleidend effect heeft.
4. De elektrode en de koperen basis zijn allemaal gemaakt van hoog chroomkoper (CuCrZr), een speciaal legeringsmateriaal met slijtvastheid en hoge temperatuurbestendigheid. Verleng de levensduur van de elektrode.
5. Trekkend gaasapparaat (door servomotor gecontroleerde luchtcilinder)
Het herhaaldelijk trekken van het gaas is om de gelaste dwarsdraad uit het rooster te trekken volgens de
parameters ingesteld door het programma, en afhankelijk van de lengte van het gaas, kan het herhaaldelijk mesh-trekken realiseren, zodat het hele gaas volledig wordt uitgetrokken.
6. Het push-mesh-apparaat
Dit duwgaasapparaat wordt gebruikt om het gaaspaneel onder de buigmachine te duwen.
7. Automatische buigmachine
Deze buigmachine kan het gaaspaneel automatisch online buigen, arbeid besparen en een hoog rendement bieden.
8. Gaasapparaat trekken na het buigen van gaas.
Het trekgaasapparaat trekt het 3D-afrasteringspaneel na het buigen eruit.
9. Automatisch gaasstapelhekapparaat
Het gaasstapelapparaat kan het 3D-hekgaas nauwkeurig netjes stapelen, de verpakking vergemakkelijken en de arbeidskosten verlagen. Het kan op intelligente wijze de hoogte van de maasstapeling aanpassen.
10. Dwarsdraadaanvoertrechter
De stappenmotor drijft het schijfvormige apparaat aan om automatisch dwarsdraden te laten vallen. Het dwarsdraadapparaat in de winkel heeft een grotere capaciteit en kan maximaal 1,5 ton draden laden.
De dwarsdraadtrechter is een toevoerapparaat dat het staal met een vaste lengte recht maakt en snijdt staven in de laselektrodepositie van de hoofdlasmachine volgens het lassen behoeften. Het grootste kenmerk van deze trechter is dat deze is uitgerust met een dwarsdraadopslagsilo en een automatische invoerinrichting. De opslagcapaciteit bedraagt ongeveer 1,5 ton, waardoor er minder handmatig hoeft te worden gewerkt voeding en secundaire materialen en verbetert de productie-efficiëntie.
Deze trechter bestaat uit een platformladder, een opslagbak en een vallende trechter, die op het circulerende gaastrekframe is geïnstalleerd.Aan beide zijden van het hopperplatform bevinden zich ladders voor eenvoudige bediening. De magazijnbak is voorzien van een set magnetisch gemotoriseerde rollen. Bij het roteren wordt het staal staven worden op de rollen geadsorbeerd en naar de blinderings- en opslagbak gestuurd. De materiaalopslagbak is uitgerust met een positiedetectieschakelaar om te controleren of Afhankelijk van de hoeveelheid bereid materiaal is extra materiaal nodig. De vallende trechter maakt gebruik van een schijfvormige schijf om de draad nauwkeurig vast te houden en elke dwarsdraad gelijkmatig één voor één naar de duwpositie te voeren, afhankelijk van de lasbehoeften. De kracht van de draadhouder is een stappenmotor van 13,5 Nm.
Technische parameters van gaaslasmachine
| Model | DX-2500A | Draaddiameter | 3,0--6,0 mm |
| Longitudinale draadafstand |
50--250 mm (verstelbaar) |
Verticale draadvorm | Automatische verticale draadtoevoertrechter met voorgesneden draad |
| Dwarse draadafstand |
50-250 mm (verstelbaar) |
Kruisdraadvorm | Voorgesneden draadaanvoer door automatische stappenmotor |
| Breedte van gaaspaneel | Max. 2500 mm | Nominale spanning | (aangepast) |
| Lassnelheid | 55--65 keer/min | Lastransformator | 160KVAX9 ST |
| Laselektroden | 51 STUKS | Lengte van gaaspaneel | 1000--3000 mm |
| Machinegewicht | 14,8 T | Machineafmeting | 25 x 3,8 x 2,2 m (L*B*H) |
| Productiecapaciteit | 55-60 panelen per uur | Methode van trekgaas | Door servomotor |
| Arbeidskrachten | 1--2 personen | Vereiste vloeroppervlakte | 26 x 5 m x 7 m (L*B*H) |
| Transformator | 200KVA | Elektrische rem | 630A |
| Kabel |
240 mm2 * 3 stuks (Aluminium kabel) |
Afstand van stroomtransformator tot machine | 100m |

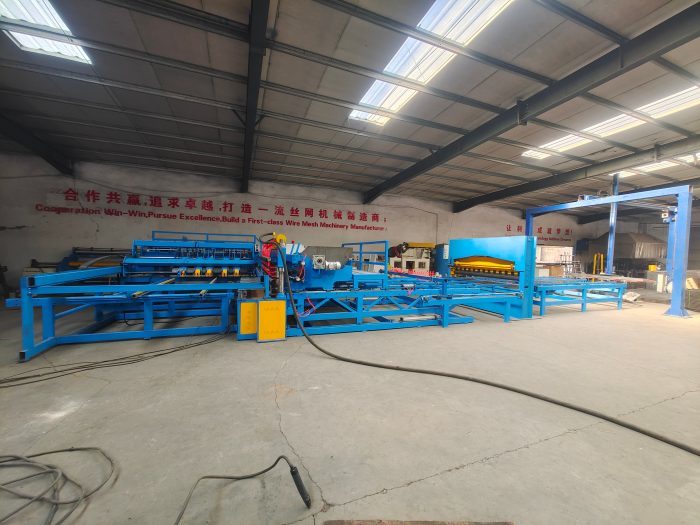

Foto's van gaaslasmachine
