Gatengrootte 150 * 150 mm wapening 4-10 mm wapening van de snelwegbrug Draadnetwerklasmachine
Productdetails
| Productnaam | Wapening gaas lasmachine | Lasdruk | Luchtcilinder |
|---|---|---|---|
| Longitudinaal draadtype | Voorgesneden | Dwarsdraadtype | Voorgesneden |
| Longitudinale draaddiameter | 4-10 mm | Dwarsdraaddiameter | 4-10 mm |
| Motor voor het verzenden van longitudinale draad | Servomotor 1.5KW | Motor van het trekken van gaas | Servomotor 3,8 kW |
| Lengte van netwerkpaneel | 6m of 12m | Breedte van netwerkpaneel | Max. 2500mm |
| Productiecapaciteit | 50-55 panelen per uur | Controlesysteem | PLC |
| Markeren | Machine voor het lassen van stenen op de snelwegbrug,150x150 mm gatdraadmaasmachine,4-10 mm stenen op de brug |
||
Productomschrijving
Hoolgrootte 150*150mm Versterker 4-10mm snelwegbrug Versterker Draadnet Lasmachine
Introductie van de lasmachine voor het lassen van draadnetten
Pneumatische machine voor het lassen van draadgaten met versterkte staalstaal gebruikt Europese technologie, die gebruikt wordt voor het maken van bouwgaten, bouwgaten, bruggen, stalen versterkte staalgaten, met hoge snelheid en efficiëntie.Het is geschikt voor 4-10mm,5-12 mm model. Eindnet kan panelenplaat zijn.
De pneumatische lasmachine is van hetzelfde type als de Europese machine, maar met concurrerende prijzen.de lassnelheid kan maximaal 80 keer/min zijn.
De lasmachine voor versterkt gaas gebruikt elektrische synchrone besturingstechnologie, de lastijd en het gescheiden besturingslassen worden beheerd door automatisch besturingssysteem, mens-machine-interface,intelligente werkingDe transformator moet worden gescheiden om het vermogen van de transformator te verminderen.
Kenmerken van de lasmachine voor draadgordel
1Het besturingssysteem neemt PLC-besturingssysteem aan, gecombineerd met Weinview touchscreen, kan rechtstreeks input en display apparatuur operatieparameters, intelligent en eenvoudig te bedienen.

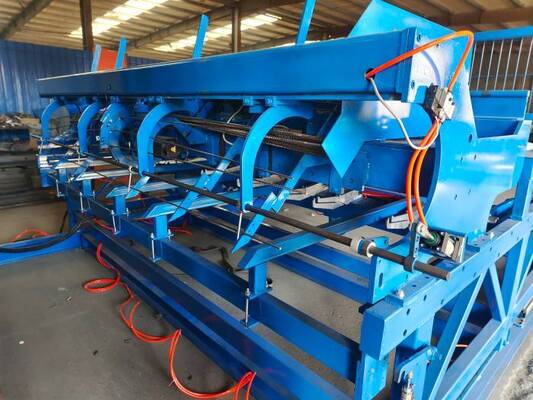

2. Cross wire hopper: de stappenmotor drijft het schijftype apparaat om draden automatisch te laten vallen, en de hopper heeft een grote capaciteit om draden maximaal tot 1,5 ton op te slaan.Wanneer er geen dwarsdraad in de hopper, stopt de apparatuur automatisch met werken.
3. Verzending van het longitudinale draadvoeding mechanisme: servomotor is uitgerust met een planetaire reducer om pneumatische compressie draadvoeding apparaat te rijden om draad naar de laspositie te sturen.De apparatuur wordt automatisch gelast..
4. Maastrekmechanisme: servomotor die de planetaire reducer ondersteunt, stuwt een pneumatisch aansluitingsmaastrekapparaat om de stabiliteit van het systeem en de standaardgrootte van het gelaste maas te waarborgen.Automatische draaimethode kan de productie van verlenggrootte mesh realiseren.
5- watergekoelde laselektroden en een nieuw type speciaal watergekoeld transformator-lasnet met epoxyhars worden ingevoerd,die kleiner is en veiliger en betrouwbaarder is dan traditionele transformatoren.
6. Lage spanning elektrische apparaten gebruiken beroemde merk om de efficiënte en stabiele werking van de apparatuur te garanderen.
7De machine stopt automatisch met werken als er geen dwarsdraden in het hopperapparaat zijn.
8. Wanneer er een storing op de machine is, zal de PLC alarm slaan, wat handig is om de machine aan te passen.
9. De cross wire ruimte aanpassing neemt PLC microcomputer controle, ingesteld op het touchscreen.
10.De mesh trek systeem wordt automatisch berekend in cyclus.Geen handmatige instelling nodig.De mesh trek auto kan terug naar de oorsprong automatisch na het afronden van het treknet.
Voordelen van de lasmachine voor draadgordel
1. Bekende pneumatische cilindermerk:SMC merk Hoogte van precisie en hoge snelheid.
2- Eén-actiecilinder, cascade lassen, maakt het maaswerk stevig en vlak, het totale energieverbruik bespaart 50%
3- Waterkoeling voor laselektroden, verleng de levensduur
4- Kruisdraad met materiaal toevoeging apparaat, het kan max 1 ton laden.bespaar arbeid en tijd.
5De beroemde Mitsubish Japan servomotor met precision planetary reducer.
6- Gelaste elektroden materialen: Chroom, zirconium, koper, langere levensduur, het is drie keer / vier hoger.
Technische parameters van de lasmachine voor het lassen van draadnetten
| Model | DX-GWC2500B |
| Diameter van de lasdraad | 4-10 mm |
| Aantal laselektroden | 20 stuks |
| Nominale spanning | 380V 50Hz driefasen |
| Langeafstandsdraadvoeding | Voorgesneden draden, automatisch naar de elektroden voor het lossen |
| Kruisdraadvoeding | Voorafgesneden draden, automatische voeding van de pre-loading hopper |
| Langeafstandsregeling van de draad | Handmatig |
| Kruisdraad aanpassen | Stel het aanraakscherm in de bedieningskast |
| Lastijd | 10 ms-100 ms |
| Trekkingsmesjesysteem | Met servomotor |
| Afstand van de lengtelijn | 100-300 mm |
| Afstand van de dwarsdraad | 100-300 mm |
| motor van dwarsdraad | stapmotor |
| Laadvermogen van de dwarsdraadhopper | met een breedte van niet meer dan 15 mm |
| met een vermogen van niet meer dan 50 W | 200kva*10 stuks |
| Stroomvoorziening | 300kva |
| Gewicht van de machine | 7.5T |
| Afmetingen van de machine | 11*3,3*2,1 m |
| Grootte van de laselektrode | 50*50*50 mm |
| Stel de parameter in | Door aanraakscherm |
Toepassingen van rebar mesh
In de bouw van cementbetonbruggen voor snelwegen en in de bruggenbouw: het wordt hoofdzakelijk toegepast op het brugdek van gemeentelijke en snelwegbruggen,de renovatie van oude brugdekken, en de scheurpreventie van brugpieren.

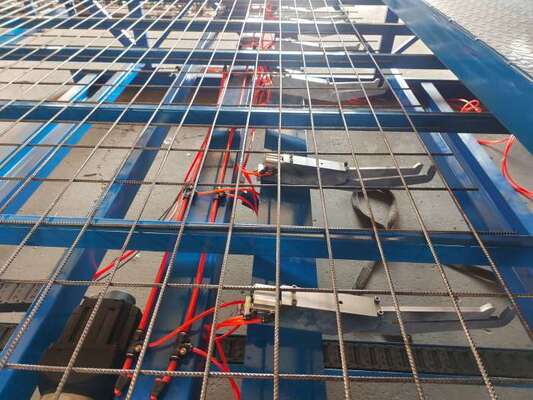

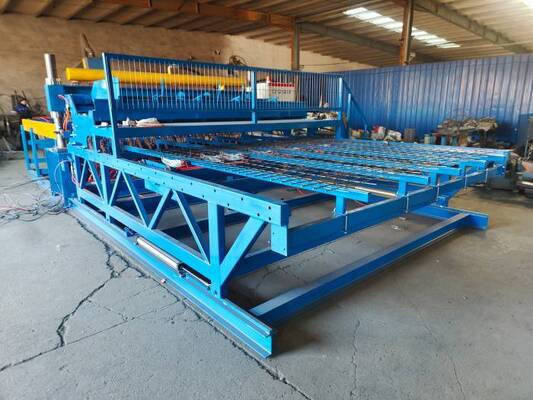

Foto's van Rebar Wire Mesh Welding Machine
