Automatische lasmachine voor het lassen van meshpanelen met scheerdraad van 2,4 × 6 m

Automatische lasmachine voor het lassen van meshpanelen met scheerdraad van 2,4 × 6 m

Inleiding tot de lasmachine voor draadnetpanelen

Deze productielijn is een nieuw type apparatuur dat onafhankelijk is ontwikkeld door onze ingenieurs op basis van hun jarenlange ervaring in de netweldtechnologie en de behoeften van de klant.Het biedt meer opties voor de middenklasse klanten waarvan de fabrieken zich ontwikkelen..

De lasmachine voor draadnetpanelen is een apparaat dat druk en elektriciteit toevoegt op de vooraf geplaatste longitudinale en dwarslijnen om laspunten te vormen.

1De bovenste contactdrukveer heeft een levensduur van meer dan 10 jaar.0001000 cycli onder de nominale belasting.

2De hoofdmotor maakt gebruik van een 7.5 kW variabele frequentie remmotor om de lasdruk en -snelheid te waarborgen.

3Gebruik de overlaagvorm om de nauwkeurigheid van het gaas te garanderen.

4Er is een lijndetectietoestel om de nauwkeurigheid van de lijndraadpositie te waarborgen.

5Een transformator voor het lassen van één fase met een vermogen van 200 KVA

6De elektrodenblokken zijn gemaakt van chroom-zirconium koper met een hardheid van HRB ≥ 78 en een geleidbaarheid van ≥ 50 MS/m. De specificaties zijn 35×35×35 mm.De werkvlakken kunnen worden verwisseld voor gebruikDe bovenste elektrode is vervaardigd van chroomzirconiumstaven met een hardheid van HRB ≥ 78 en een geleidbaarheid van ≥ 50 MS/m.en de specificaties zijn 25 mm.

7De elektrodehouder is gemaakt van T2 koper vierkant met een geleidbaarheid van ≥ 56 MS/m. Dit verhoogt de geleidbaarheid tussen koperen platen en verlengt de levensduur van de elektroden.

8De hooggeleidende draad is gemaakt van T2-koperstrook en wordt vervaardigd door middel van koudbuigproces, waardoor de laskwaliteit wordt gewaarborgd en de levensduur wordt verlengd.

Wire Mesh Panel Welding Machine kenmerken

Lange draadvoeding

Het langslijnen systeem bestaat uit de detectie van de voeding van het materiaal, de rechtstellingscilinder en de draadrol.

1De voedingsdetectie wordt gebruikt om het materiaaltekort langs de lengtelijn te controleren en de continuïteit van de werking van de lasmachine te waarborgen.

2De rechtmakingsinrichting wordt uitgevoerd met behulp van een enkel rechtmakingsproces om de vlakheid van het oog te waarborgen.

Tekenbandhoopper

1. De dwarsdraadhopper is een transportapparaat dat de gestrekte en gesneden standaardlengte versterkingsbalken voert naar de laselektrodepositie van de hoofdmachine, zoals vereist voor het lassen.De dwarsbalk materiaal hopper is een transportapparaat dat de rechtgemaakte en gesneden standaardlengte versterking staven voedt aan de laselektrode positie van de hoofdmachine zoals vereist voor het lassenHet is samengesteld uit een platformladder, een opslagbak en een ontladingshopper.

2De stappenmotor pakt het filament automatisch op en laat het automatisch vallen in de aangewezen positie.

3De kruisdraadhoop is van het type bak, waardoor de werknemer de draad gemakkelijker kan bedienen en de arbeidsintensiteit vermindert.

Recycle Pull Mesh

1Het repetitieve treknetproces houdt in dat de reeds gelaste horizontale lijnen volgens de door het programma ingestelde parameters worden getrokken om een raster te vormen.Het herhalende netproces omvat het uittrekken van de reeds gelaste horizontale lijnen volgens de door het programma ingestelde parameters om een raster te vormenDeze procedure kan, afhankelijk van de lengte van het net, meerdere malen worden herhaald totdat het hele netblad volledig is uitgetrokken.Dit proces kan meerdere malen worden herhaald totdat het hele netblad volledig is uitgetrokken..

2. De haak wordt mechanisch getrokken, met pneumatische hulp voor het opheffen en verlagen van de haak.met pneumatische hulp voor het opheffen en laten zakken van de haak.

Scheermachine

Een hoge-precisie scheermachine kan 2 mm dwarsdraad gaten snijden, waardoor de ruwe randen van het gaas binnen 1 mm.

Controlesysteem

1Met behulp van een PLC-programmabel besturingssysteem en een touchscreen-interface.

2Elk functioneel bouwwerk is uitgerust met een foutdetectie-apparaat en heeft een automatische alarm- en afsluitfunctie.

3De maatschappelijke specificaties en de werkparameters van elk mechanisme worden via de touchscreen-interface ingesteld.

4De lasstroom en -tijd worden ingesteld via het touchscreen op de hoofdbediening.

5Met behulp van een stalen gaasbesturing en een thyristor voor synchrone besturing is het mogelijk om de transformator gelijktijdig te lassen of voor elke sectie afzonderlijk te bedienen.

6De CNC-besturingskast gebruikt wereldberoemde merken. De CNC-besturingskast neemt wereldberoemde elektrische merken aan, waardoor stabiele prestaties, nauwkeurige controle, hoge betrouwbaarheid,en een langere levensduur, terwijl de storing en de onderhoudskosten worden verminderd.

Technische parameters van de lasmachine voor draadnetpanelen

Toepassingen van draadnetpanelen

Deze straatlamp heeft een hoge helderheid, energiebesparing, milieubescherming en een gemakkelijke installatie.Geschikt voor scholen.Het heeft een garantieperiode van 3 jaar. Bovendien kunnen we verschillende stijlen aanbieden om aan uw behoeften te voldoen.

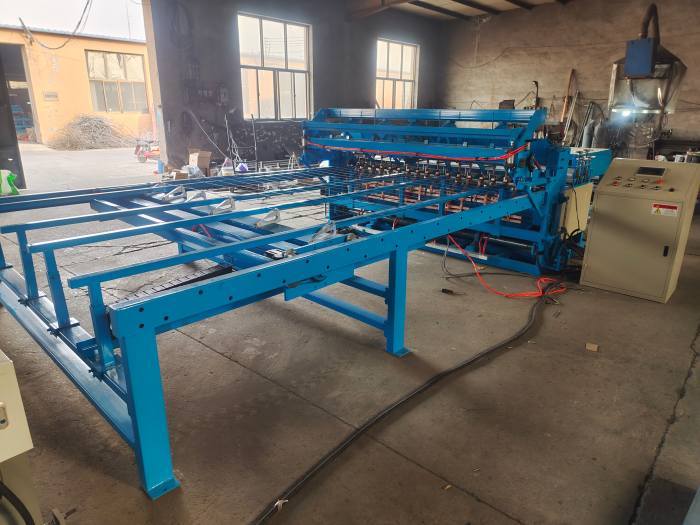

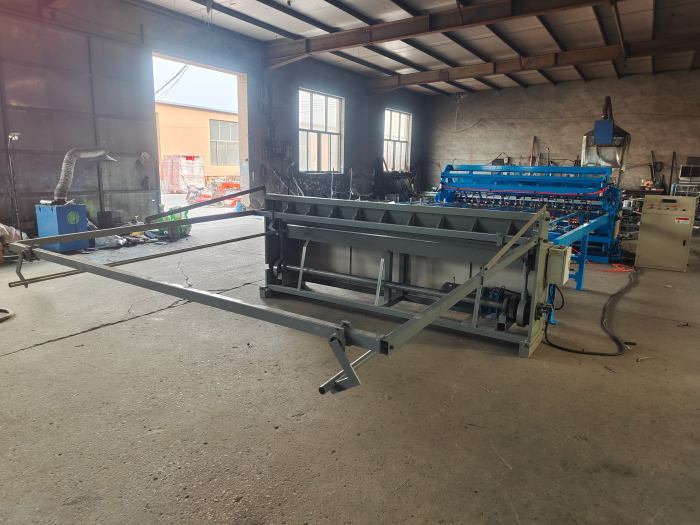

Foto's van de lasmachine met draadnetpaneel
