5-12mm Versterkingsmaas Lasmachine / BRC Beton Versterkingsmaas Panel Lasmachine

5-12 mm versterkende gaaslasmachine / BRC betonversterkende gaaspaneel lasmachine

Introductie van 5-12 mm versterkende gaaslasmachine / BRC betonversterkende gaaspaneellasmachine

Versterkende gaaslasmachine last automatisch staaldraden tot gaas voor de constructie. Het wordt bestuurd door PLC en klemt en last draadkruisingen nauwkeurig met behulp van elektrische stroom en druk. De machine trekt en snijdt continu gaas voor een efficiënte productie. Het beschikt over een hoge lassnelheid, nauwkeurige afmetingen, energiebesparende bediening en eenvoudige bediening via het aanraakscherm, ondersteund door servomotoren en luchtcilinders voor stabiele prestaties.

Kenmerken van 5-12 mm versterkende gaaslasmachine / BRC betonversterkende gaaspaneellasmachine

1. Nieuw ontwerp verhoogt de output met 20%, vermindert het luchtverbruik met 30%, verkort de cilinder met 60%, levert een druk van 570 kg, bespaart 50% vermogen en vereenvoudigt de klepaansluiting.

2. Speciale stalen buis maakt eenvoudige draadaanvoer mogelijk; servo stuurt draden verder; SMC-cilinders automatisch klemmen; gleuftunnels gaan omhoog om de elektroden te beschermen.

3. Dwarsdraadaanvoer met een capaciteit van 1T maakt gebruik van motor en verloopstuk voor bulkvoeding; servomotor zorgt voor een nauwkeurige, stabiele draadval met een groot koppel.

4. Het trekken van het gaas wordt aangedreven door een servomotor met verloopstuk, SMC-cilinders regelen de haaklift en PLC past de draadafstand aan via het aanraakscherm.

5. Het PLC-besturingssysteem zorgt voor een nauwkeurige, geautomatiseerde werking van de gehele machine, waardoor eenvoudige parameterinstelling, realtime monitoring en stabiele prestaties mogelijk zijn.

6. Efficiënt en snel: Geautomatiseerd lassen verbetert de productie-efficiëntie en verlaagt de arbeidskosten.
7. Stabiele laskwaliteit: sterke lassen en uniforme verbindingen zorgen voor maassterkte en duurzaamheid.
8. Nauwkeurige controle: een PLC-systeem past de lasparameters aan voor uiterst nauwkeurig lassen en maatcontrole.
9. Energiebesparend en milieuvriendelijk: een rationeel ontwerp vermindert het energie- en gasverbruik, wat resulteert in een zuinigere werking.
10. Eenvoudige bediening: een touchscreen-bedieningsinterface zorgt voor eenvoudige installatie en monitoring van de productiestatus.
11. Breed scala aan toepassingen: Ondersteunt een verscheidenheid aan wapeningsspecificaties om aan diverse projectvereisten te voldoen.

Voordelen van 5-12 mm versterkende gaaslasmachine / BRC betonversterkende gaaspaneellasmachine

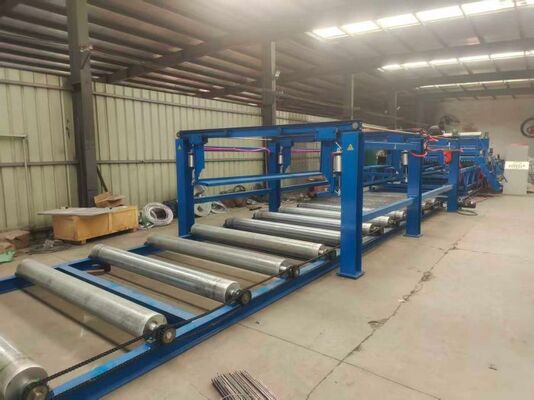

1. Mesh-apparaat trekken

Het is om de gelaste dwarsdraden uit het gaas te trekken volgens de parameters die door het programma zijn ingesteld, en afhankelijk van de lengte van het gaas, kan het meerdere heen en weer bewegende trekgaas realiseren, totdat het hele gaas volledig is uitgetrokken. Het bestaat uit vier delen: het onderframe, het beweegbare trekgaasframe, de trekgaaswagen en de ondersteunende gaasbuizen.

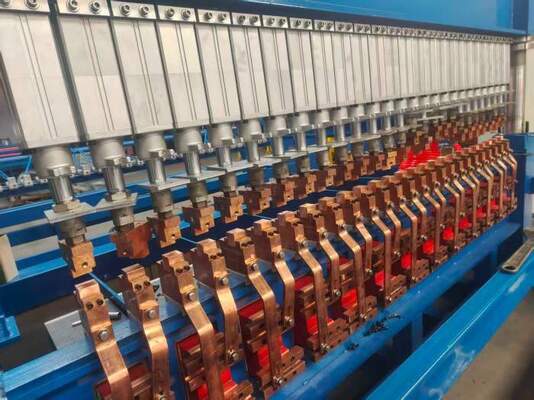

2. De op- en neerwaartse elektroden gebruiken allemaal speciale CuCrZr, de elektriciteitsgeleiding, hardheid en slijtvastheid zijn allemaal erg goed, de omschakeltijd van de longitudinale cel wordt teruggebracht tot ongeveer 30 seconden. Laselektroden worden aangedreven door de spil die door de krukas gaat en geïnstalleerd met instelbare veerdruk. Deze structuur wordt niet beïnvloed door het klimaat en gemakkelijk onderhoud en gebruik.
En de op- en neerwaartse elektroden gebruiken beide een waterkoelsysteem, waardoor de hitte van de bovenste en onderste elektroden wordt verminderd wanneer de machine werkt, en ze kunnen 24 uur continu werken.

3. Automatisch vallende trechter met kruisdraad
Het apparaat is een soort toevoerapparaat dat de voorgesneden staaldraden naar de laselektrodepositie van de gaaslasmachine kan sturen volgens de lasvereisten, en kan ongeveer 1 ton voorgesneden dwarsdraden opslaan, waardoor de intensiteit van frequent voeden aanzienlijk wordt verminderd;
a) Deze trechter bestaat uit een platform, twee ladders en een vallende trechter. Ze zijn allemaal naar voren en naar achteren op het trekgaasrek geïnstalleerd.
b) Aan beide zijden van het platform bevindt zich een ladder voor eenvoudige bediening.
c) De vallende trechter maakt gebruik van een schijfvormig groefwiel om de draad nauwkeurig uit te pakken. Volgens de lasvereisten worden elke dwarsdwarsstaaldraden één voor één gelijkmatig in de positie van de duwer gevoerd. Het vermogen van de draadvallende draad is een stappenmotor van 13,5 N.M.
d) Een set positioneringsklep voor gekruiste staaldraden wordt geïnstalleerd op de duwpositie van de duwer in de onderbalk van de gaaslasmachine om de consistentie van de gekruiste staaldraden te garanderen. De klapkracht is een drie-assige cilinder met een cilinderdiameter van 40 mm.

4. Lijndraden uitlijnen en automatisch invoerapparaat

Het automatische toevoerapparaat voor lijndraden is bedoeld om de handmatig ingeschroefde lijndraden automatisch naar de laselektrodepositie van de hoofdmaaslasmachine te sturen, om de hoofdmaaslasmachine te vergemakkelijken om het lasproces te voltooien. Wanneer de lijndradentoevoerauto automatisch wordt gevoed, wordt de volgende groep lijndraden handmatig voorbereid, waardoor de productie van de hoofdmaaslasmachine zonder uitschakeling kan worden gerealiseerd en de productie-efficiëntie aanzienlijk kan worden verbeterd.

a) Het bestaat uit een lijndradentoevoerwagen, een uitlijnapparaat, draadrollen voor en achter en het frame van de toevoerwagen.
b) Er zijn 16-26 stuks lijndraadkleminrichtingen, die worden geïnstalleerd op de balk van de lijndraden die de auto voeden, en de klemwerking wordt gerealiseerd door de luchtcilinder.
c) Het positioneringsapparaat voor de lijndraden beweegt op en neer. Voordat lijndraden handmatig worden ingeregen, wordt het uitlijn- en positioneringsapparaat opgetild om ervoor te zorgen dat de lengte van alle lijndraden consistent is.

Technische parameters van 5-12 mm versterkende gaaslasmachine / BRC betonversterkende gaaspaneellasmachine

Toepassingen van wapeningsnet

1. Constructie: versterking van vloeren, muren, platen en daken.
2.Wegenprojecten: gebruikt in snelwegen, bruggen en tunnels voor betonversterking.
3. Waterbescherming: versterking van dammen, reservoirs en kanaalhellingen.
4. Mijnbouwondersteuning: gebruikt in tunnels en ondergrondse doorgangen voor veiligheidsondersteuning.
5.Industriële vloeren: versterking van fabrieks- en magazijnvloeren.
6. Geprefabriceerde componenten: raamwerk voor geprefabriceerde betonproducten zoals buizen en duikers.

Foto's van 5-12 mm versterkende gaaslasmachine / BRC betonversterkende gaaspaneellasmachine
